Gewinde
Gewinde ist technischer Bestandteil Maschinenteile, dessen Form durch die Gewindefläche definiert wird. Die Fläche entsteht durch Wickeln Profil um Zylinder entlang Skrutkovica bei definiertem Steigung.
Gewinde kann sein:
- Rechts (gewöhnlich)
- Links
- Eingleisig
- Mehrgleisig
- Geschnitten
- Gewalzt (gewalzt)

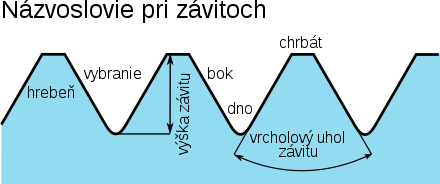

Názvoslovie
- Gewindefläche - Fläche, die entsteht durch Bewegung des Gewindeprofils, wobei jeder Punkt eine Schraubenlinie beschreibt, wobei die axiale Verschiebung bei einer Umdrehung gleich senkrechten Projektion des Gewindeprofils auf Achse, oder Vielfachen dieser Länge ganzen Zahl.
- Skrutkovica - Linie, die entsteht durch Punkt bei gleichmäßiger Drehung um eine feste Achse und gleichzeitig gleichmäßig in ihre Richtung verschiebt.
- Profil des Gewindes - gedachte Kurve (gebrochene Linie), die durch zwei gleich weit entfernte Punkte begrenzt ist, die auf einer Parallelen zur Gewindeachse liegen. Ihre Kanten sind normalerweise abgerundet oder abgeflacht.
Einteilung von Gewinden nach Profil und Steigung
Metrisches Gewinde (M), Spitzenwinkel 60°
-
- Feinmetrisches Gewinde
- Whitworth-Gewinde (W), Spitzenwinkel 55°, Maße werden in Zoll (inch) angegeben, eingeführt von Whitworth 1841
- Whitworth-Gewinde mit Spiel
- Rohrgewinde (G), Spitzenwinkel 55°, Maße in Zoll, verwendet Inštalatérmi
- Kegelförmiges Rohrgewinde (G kon), (eingeführt von Whitworth 1841)
- Rundgewinde (Rd), verwendet z. B. bei Kuppelstangen von Wagen
- Edison-Gewinde (E), verwendet z. B. bei Glühbirnen
- Trapezgewinde gleichseitig (Tr) Spitzenwinkel 30° (in den USA 29°) oder auch Trapezgewinde, verwendet bei Werkzeugmaschinen
- Ungleiche Trapezgewinde (S)
- Panzerrohr-Gewinde (Pg), Spitzenwinkel 80°, verwendet bei Kabeldurchführungen
- Flachgewinde - Querschnitt des Gewindes ist ein Quadrat
- Loewenherz-Gewinde - Spitzenwinkel 53°8' - verwendet in Deutschland im 19. Jahrhundert, der Winkel entspricht einem gleichseitigen Dreieck mit Höhe gleich der Basis.
- Sellers-Gewinde - verwendet bis Anfang des 20. Jahrhunderts in den USA
- Amerikanisches grobes Gewinde (eingeführt 1922)
- Amerikanisches feines Gewinde ASME - (eingeführt 1907)
