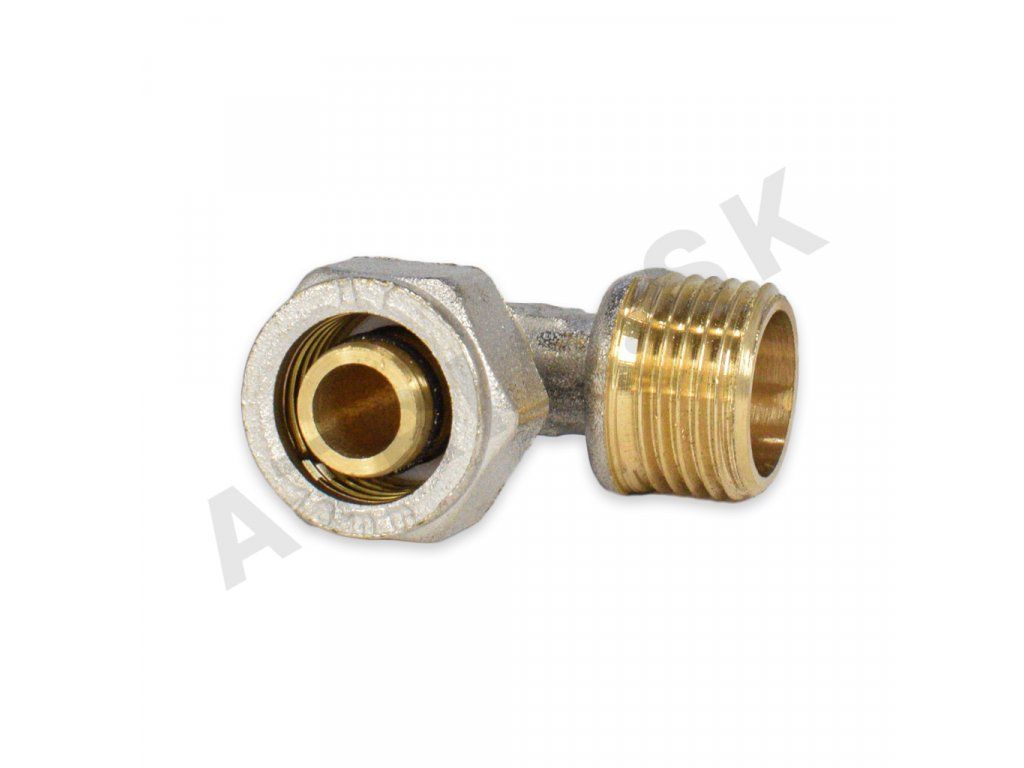

Gewindeelbow 3/4x20 mit Außengewinde

Produktdetailbeschreibung

Rechtwinkliges Gewindeelbow 3/4x20 mit Außengewinde - Schraubverbindung ohne Pressen, für Kupfer-PEX-Rohr (20x2 mm) für Trinkwasser oder Heizung.

Dieser 90°-Elbow ist eine hervorragende Wahl, wenn Sie eine verlässliche Verbindung für PEX-AL-PEX-Rohre benötigen, ohne in teures Presswerkzeug investieren zu müssen – ein gewöhnlicher Ratschen-Schlüssel genügt, und die Verbindung ist in wenigen Minuten fertig.

Wodurch sich dieses Fitting auszeichnet

• Kein spezielles Werkzeug – im Gegensatz zu Pressverbindungen brauchen Sie keine teuren Presszangen, ein Ratschen-Schlüssel genügt.
• Demontierbare Verbindung – bei Bedarf (Verrohrungsänderung, Reparatur) kann die Verbindung erneut geöffnet und wieder montiert werden, was bei gepressten Verbindungen nicht möglich ist.
• Erprobte Dichtheit – zwei EPDM-Dichtringe und ein Kupferdichtungsring garantieren eine verlässliche Dichtung auch bei wiederholtem Anschrauben.
• Universelle Anwendung – geeignet für Fußbodenheizung, Trinkwasserinstallation, Heizkreisverrohrung.

Technische Daten

• Maße und Gewinde: Rechtwinkliges Gewindeelbow 3/4x20 mit Außengewinde
• Material Mutter und Gehäuse: Nickelvergoldetes Messing
• Material Dichtungsring: Messing
• Material Unterlegscheibe: PTFE
• Dichtung: EPDM (2 Dichtungsringe)
• Max. Dauerdruck: 10 bar
• Max. Dauertemperatur: 95°C
• Eignung für Gasverrohrung: Nein
• Verpackungsart: Lose
• Herstellerland: EU

Montage Schritt für Schritt

1. Das PEX-AL-PEX-Rohr senkrecht auf die Achse abschneiden und mit einem Kalibrator die Endfläche auf perfekte Rundung korrigieren (damit werden auch eventuelle Schneidsplitter entfernt).
2. Die Übertrittsmutter und anschließend den Dichtungsring auf das Rohr schieben.
3. Das Rohr bis zum Anschlag in den Fittingkörper einführen.
4. Die Übertrittsmutter mit einem Ratschen-Schlüssel anziehen – nicht übertreiben, es genügt, die Verbindung bis zum festen Widerstand anzuziehen.
5. Nach dem Befüllen des Systems die Verbindung auf eventuelle Leckagen überprüfen und bei Bedarf leicht nachdrehen.

Kompatibilität und Anwendung

• Empfohlene Rohrart: PEX-AL-PEX-Rohr 20 x 2
• Kompatible Rohrarten: PEX-AL-PEX, PE-RT-AL-PE-RT, PERT Frankische, Giacomini, Barbi, HPW, Viessmann und andere
• Anwendung: Fußbodenheizung, Trinkwasserinstallation, Heizkreisverrohrung
• Empfohlene Verteiler: Edelstahl-Verteiler

Häufig gestellte Fragen

• Kann dieses Fitting wiederverwendet werden? Ja, im Gegensatz zu gepressten Verbindungen kann es demontiert und erneut montiert werden, ideal auch bei kleineren Reparaturen oder Verrohrungsänderungen.
• Ist spezielles Werkzeug erforderlich? Nein, ein gewöhnlicher Ratschen-Schlüssel genügt.
• Ist es auch für Gas geeignet? Nein – für Gasverrohrungen verwenden Sie ausschließlich zertifizierte Komponenten.
