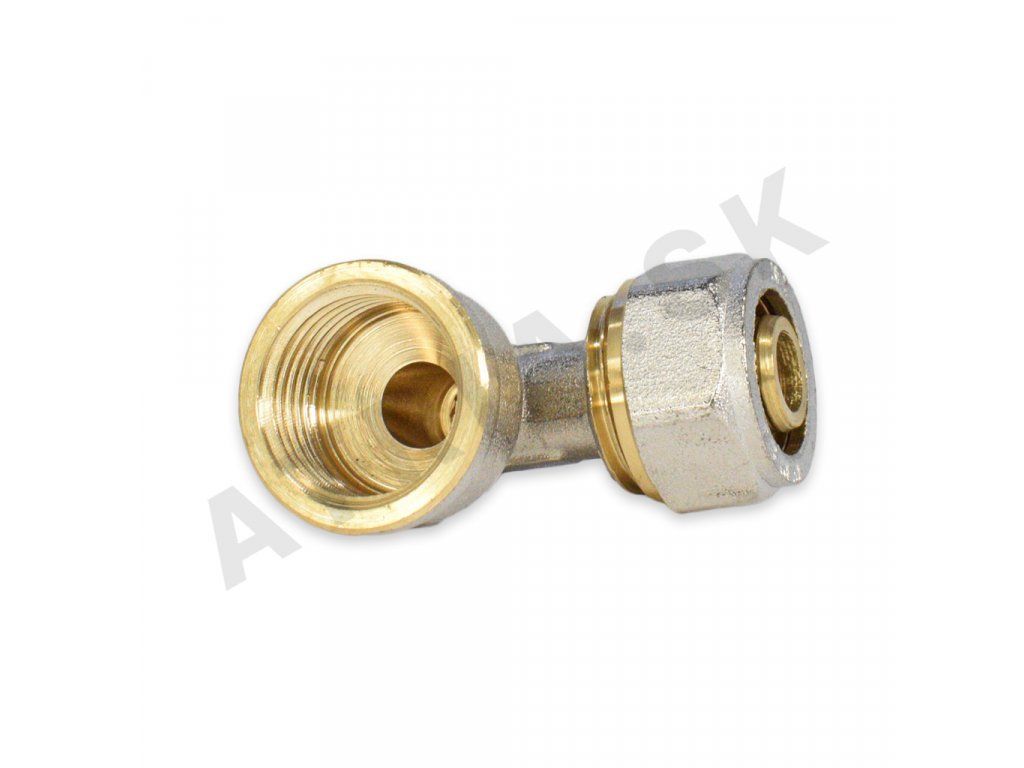

Gewindeelbo 3/4x20 mit Innengewinde

Produktdetailbeschreibung

Rechtwinkliges Gewindeelbow 3/4x20 mit Innengewinde - Schraubverbindung ohne Pressen, für Kupfer-PEX-AL-PEX-Rohr (20x2 mm) für Trinkwasser oder Heizung.

Dieses 90°-Elbow ist eine hervorragende Wahl, wenn Sie eine verlässliche Verbindung für PEX-AL-PEX-Rohre benötigen, ohne in teures Presswerkzeug investieren zu müssen – ein einfacher Zangen- oder Ratschen-Schlüssel genügt, und die Verbindung ist in wenigen Minuten fertig.

Was macht diese Verbindung besonders

• Kein spezielles Werkzeug – im Gegensatz zu Pressverbindungen brauchen Sie keine teuren Presszangen, ein einfacher Zangen- oder Ratschen-Schlüssel genügt.
• Demontierbare Verbindung – bei Bedarf (z. B. bei Umbau oder Reparatur) kann die Verbindung wieder auseinander genommen und erneut montiert werden, was bei gepressten Verbindungen nicht möglich ist.
• Erprobte Dichtheit – zwei EPDM-Dichtringe und ein Messing-Spannring garantieren eine verlässliche Dichtung auch bei wiederholter Schraubverbindung.
• Universelle Anwendung – geeignet für Fußbodenheizung, Trinkwasserleitung, Heizkreisverteilung.

Technische Daten

• Maße und Gewinde: Rechtwinkliges Gewindeelbow 3/4x20 mit Innengewinde
• Material Mutter und Gehäuse: Nickelvergoldetes Messing
• Material Spannring: Messing
• Material Dichtung: Teflon
• Dichtung: EPDM (2 Dichtringe)
• Max. Dauerdruck: 10 bar
• Max. Dauertemperatur: 95°C
• Eignung für Gas: Nein
• Verpackungsart: Lose
• Herstellerland: EU

Montage Schritt für Schritt

1. Das PEX-AL-PEX-Rohr senkrecht auf die Achse abschneiden und mit einem Kalibrator die Endfläche auf perfekte Rundung korrigieren (damit werden auch eventuelle Schneidspuren beseitigt).
2. Die Übertrittmutter und anschließend den Spannring auf das Rohr schieben.
3. Das Rohr bis zum Anschlag in den Körper der Verbindung schieben.
4. Die Übertrittmutter mit einem Zangen- oder Ratschen-Schlüssel anziehen – nicht übertreiben, es genügt, die Verbindung bis zum festen Widerstand anzuziehen.
5. Nach dem Befüllen des Systems die Verbindung auf eventuelle Leckagen überprüfen und gegebenenfalls leicht nachdrehen.

Kompatibilität und Anwendung

• Empfohlene Rohrart: PEX-AL-PEX-Rohr 20 x 2
• Kompatible Rohrarten: PEX-AL-PEX, PE-RT-AL-PE-RT, PERT Frankische, Giacomini, Barbi, HPW, Viessmann und andere
• Anwendung: Fußbodenheizung, Trinkwasserleitung, Heizkreisverteilung
• Empfohlene Verteiler: Edelstahl-Verteiler

Häufig gestellte Fragen

• Kann diese Verbindung wiederholt verwendet werden? Ja, im Gegensatz zu gepressten Verbindungen kann sie auseinander genommen und erneut montiert werden, ideal auch bei kleineren Reparaturen oder Anpassungen der Leitungen.
• Wird ein spezielles Werkzeug benötigt? Nein, ein gewöhnlicher Zangen- oder Ratschen-Schlüssel genügt.
• Ist sie auch für Gas geeignet? Nein – für Gasleitungen verwenden Sie ausschließlich zertifizierte Komponenten.
