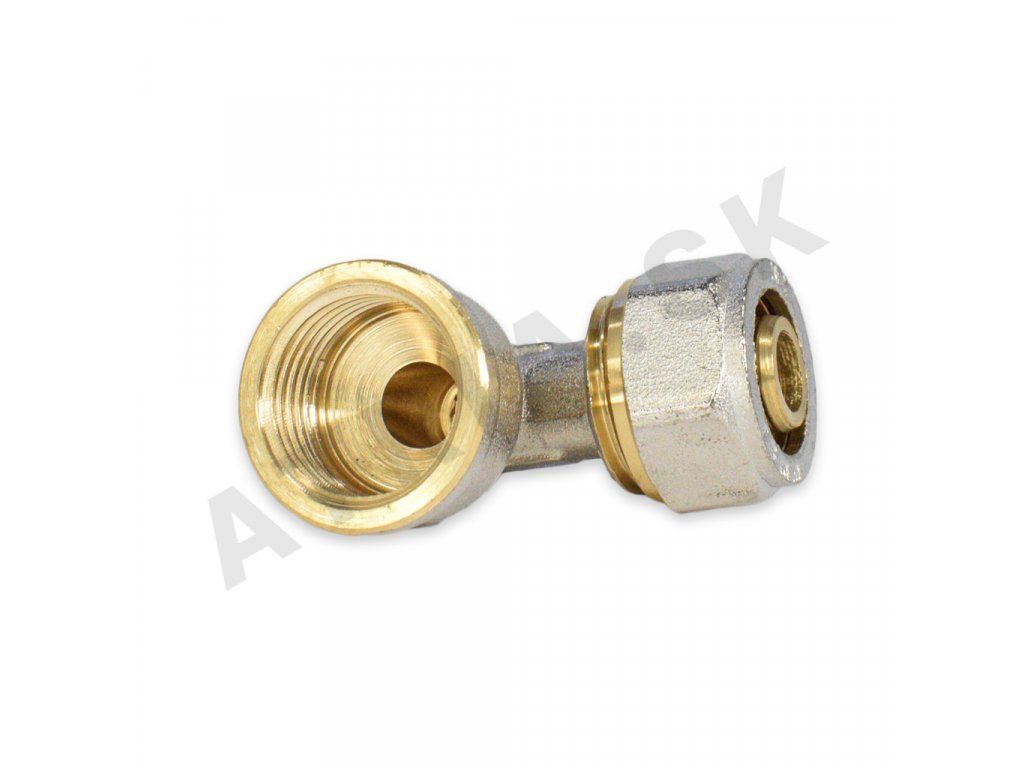

Gewindeelbo 3/4x16 mit Innengewinde

Produktdetailbeschreibung

Rechtwinkliges Gewindeelbow 3/4x16 mit Innengewinde - Schraubverbindung ohne Pressen, für Kupfer- oder Alu-PEX-Rohre (16x2 mm) für Trinkwasser oder Heizung.

Dieser 90°-Elbow ist eine hervorragende Wahl, wenn Sie eine verlässliche Verbindung für PEX-AL-PEX-Rohre benötigen, ohne in teures Presswerkzeug investieren zu müssen – ein gewöhnlicher Ratschen-Schlüssel genügt, und die Verbindung ist in wenigen Minuten fertig.

Was macht diese Verbindung besonders

• Kein spezielles Werkzeug – im Gegensatz zu Pressverbindungen benötigen Sie keine teuren Presszangen, ein Ratschen-Schlüssel genügt.
• Demontierbare Verbindung – bei Bedarf (z. B. bei Änderungen oder Reparaturen) kann die Verbindung erneut geöffnet und wieder montiert werden, was bei gepressten Verbindungen nicht möglich ist.
• Erprobte Dichtheit – zwei EPDM-Dichtringe und ein Messing-Spannring garantieren eine verlässliche Dichtung auch bei wiederholtem Schrauben.
• Universelle Anwendung – geeignet für Fußbodenheizung, Trinkwasserinstallationen, Heizkreisverteilungen.

Technische Daten

• Maße und Gewinde: Rechtwinkliges Gewindeelbow 3/4x16 mit Innengewinde
• Material Mutter und Gehäuse: Nickelverzinktes Messing
• Material Spannring: Messing
• Material Dichtung: Teflon
• Dichtung: EPDM (2 Dichtringe)
• Max. Dauerdruck: 10 bar
• Max. Dauertemperatur: 95°C
• Eignung für Gas: Nein
• Verpackungsart: Lose
• Herkunftsland: EU

Montage Schritt für Schritt

1. Schneiden Sie das PEX-AL-PEX-Rohr senkrecht zur Achse ab und formen Sie die Endfläche mit einem Kalibrator perfekt kreisförmig (damit entfernen Sie auch eventuelle Schneidspäne).
2. Stecken Sie die Überwurfmutter und anschließend den Spannring auf das Rohr.
3. Stecken Sie das Rohr bis zum Anschlag in den Verbindungsstutzen.
4. Ziehen Sie die Überwurfmutter mit einem Ratschen-Schlüssel an – übertreiben Sie es nicht, eine feste Verbindung reicht aus.
5. Nach dem Befüllen des Systems prüfen Sie die Verbindung auf eventuelle Leckagen und ziehen Sie sie gegebenenfalls leicht nach.

Kompatibilität und Einsatz

• Empfohlene Rohrart: PEX-AL-PEX-Rohr 16 x 2
• Kompatible Rohrarten: PEX-AL-PEX, PE-RT-AL-PE-RT, PERT Frankische, Giacomini, Barbi, HPW, Viessmann und andere
• Einsatz: Fußbodenheizung, Trinkwasserinstallationen, Heizkreisverteilungen
• Empfohlene Verteiler: Edelstahl-Verteiler

Häufig gestellte Fragen

• Kann diese Verbindung wiederholt verwendet werden? Ja, im Gegensatz zu gepressten Verbindungen kann sie geöffnet und erneut montiert werden, ideal auch bei kleineren Reparaturen oder Änderungen im Rohrleitungssystem.
• Wird ein spezielles Werkzeug benötigt? Nein, ein gewöhnlicher Ratschen-Schlüssel genügt.
• Ist sie auch für Gas geeignet? Nein – für Gasinstallationen verwenden Sie ausschließlich zertifizierte Komponenten.
