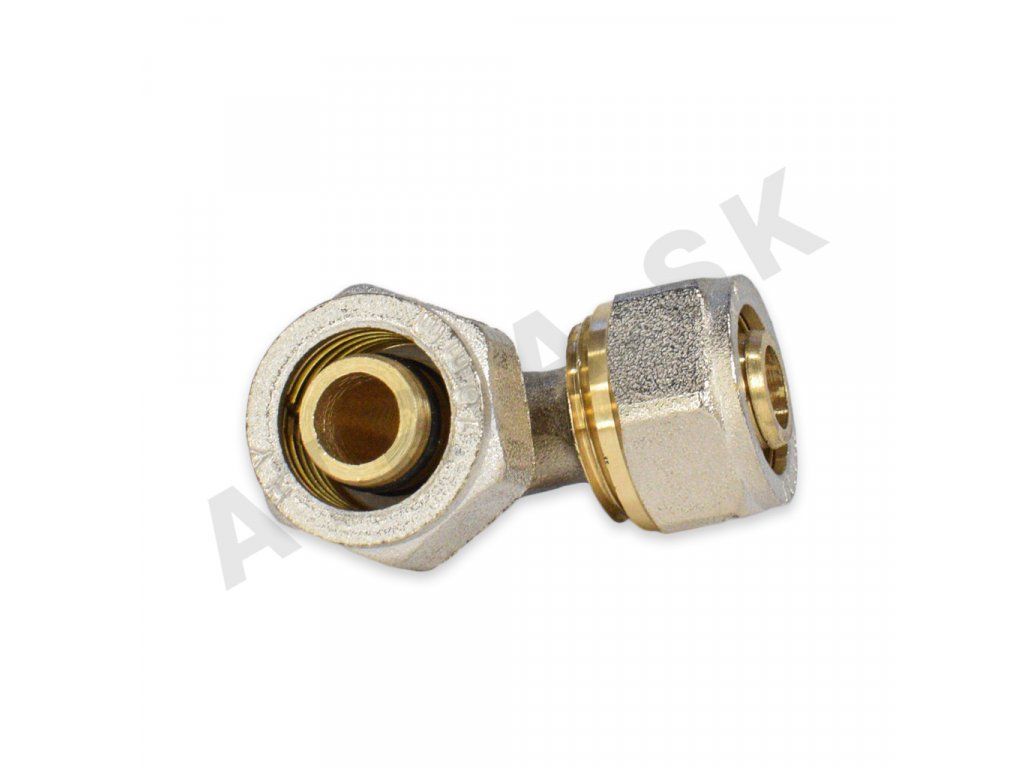

Schraubwinkel 20x20 mit Verschraubung

Produktdetailbeschreibung

Schraubwinkel 20x20 mit Verschraubung - Schraubverbindung ohne Verpressen, für Kunststoff-Alu-Verbundrohre (20x2 mm) für Wasser oder Heizung.

Dieser 90°-Winkel ist immer eine ausgezeichnete Wahl, wenn Sie eine zuverlässige Verbindung für PEX-AL-PEX-Rohre ohne Investition in teures Presswerkzeug benötigen - ein gewöhnlicher Schraubenschlüssel genügt, und die Verbindung ist in wenigen Minuten fertig.

Worin sich dieser Verbinder auszeichnet

• Kein Spezialwerkzeug - im Gegensatz zu Presssystemen benötigen Sie keine teuren Pressbacken, ein Gabelschlüssel genügt.
• Lösbare Verbindung - bei Bedarf (Änderung der Leitung, Reparatur) lässt sich die Verbindung wieder lösen und erneut montieren, was bei Pressverbindungen nicht möglich ist.
• Bewährte Dichtheit - 2 Gummidichtringe (EPDM) und ein Klemmring aus Messing sorgen für eine zuverlässige Abdichtung auch bei wiederholtem Verschrauben.
• Universell einsetzbar - geeignet für Fußbodenheizung, Trinkwasserleitungen und Heizkörperanbindungen.

Technische Daten

• Größe und Gewinde: Schraubwinkel 20x20 mit Verschraubung
• Material von Mutter und Körper: Vernickeltes Messing
• Material des Klemmrings: Messing
• Material der Unterlegscheibe: Teflon
• Dichtung: EPDM (2 Gummidichtringe)
• Max. Dauerdruck: 10 bar
• Max. Dauertemperatur: 95°C
• Für Gasleitungen geeignet: Nein
• Verpackungsart: Lose

Montage Schritt für Schritt

1. Schneiden Sie das PEX-AL-PEX-Rohr rechtwinklig zur Achse ab und bringen Sie das Rohrende mit dem Kalibrator in eine exakt runde Form (dabei entfernen Sie auch einen eventuellen Grat vom Schnitt).
2. Schieben Sie die Überwurfmutter und anschließend den Klemmring auf das Rohr.
3. Stecken Sie das Rohr bis zum Anschlag in den Fittingkörper.
4. Ziehen Sie die Überwurfmutter mit einem Gabelschlüssel an - nicht übermäßig überdrehen, es genügt, die Verbindung bis zum spürbar festen Widerstand anzuziehen.
5. Prüfen Sie die Verbindung nach dem Befüllen der Anlage auf eventuelle Undichtheiten und ziehen Sie bei Bedarf leicht nach.

Kompatibilität und Verwendung

• Empfohlenes Rohr: Rohr PEX-AL-PEX 20 x 2
• Kompatible Rohrtypen: PEX-AL-PEX, PE-RT-AL-PE-RT, PERT Frankische, Giacomini, Barbi, HPW, Viessmann und weitere
• Verwendung: Fußbodenheizung, Trinkwasserleitungen, Heizkörperanbindungen
• Empfohlene Verteiler: Edelstahlverteiler

Häufige Fragen

• Kann dieser Verbinder mehrfach verwendet werden? Ja, im Gegensatz zu Pressverbindungen lässt er sich lösen und erneut montieren - ideal auch bei kleineren Reparaturen oder Änderungen der Leitung.
• Benötige ich Spezialwerkzeug? Nein, ein gewöhnlicher Schlüssel genügt (Gabelschlüssel).
• Ist er auch für Gas geeignet? Nein - für Gasleitungen verwenden Sie immer nur dafür zertifizierte Komponenten.
