Unterteiler d50, sechsarmig - 24

Der sechsarmige Unterteiler d50 Canature mit Schlitzen von 0,25 mm für einen Druckbehälter mit einem Durchmesser von 24". Der Durchfluss des Unterteilers bei einem Druckverlust Δp von 0,2 bar beträgt 17 m³/h.

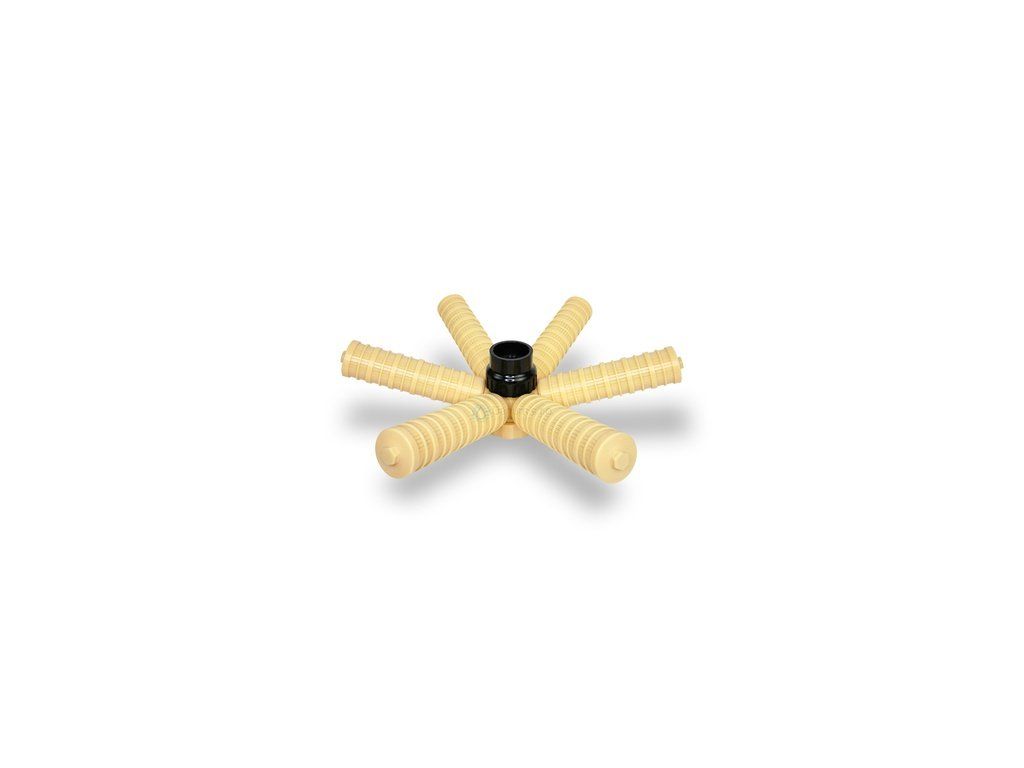

Sechsarmiger Unterteiler d50

Der Unterteiler ist ein Bestandteil des inneren Verteilersystems des Druckbehälters der Wasseraufbereitungsanlage. Die sechsarmige Ausführung gewährleistet die Verteilung des Wassers im Inneren des Druckbehälters.

Diese Variante d50 ist für einen Druckbehälter mit einem Durchmesser von 24" vorgesehen. Die Schlitzen des Unterteilers sind 0,25 mm groß und der Durchfluss bei einem Druckverlust Δp von 0,2 bar beträgt 17 m³/h.

Technische Daten

• Typ: Unterteiler
• Ausführung: sechsarmig
• Anzahl der Arme: 6
• Schlitzenbreite: 0,25 mm
• Geeigneter Druckbehälter: 24"
• Durchfluss bei Δp 0,2 bar: 17 m³/h
• Maß A: 450 mm
• Maß B: 182 mm
• Maß C: 53 mm
• Gewicht: 1,29 kg
• Marke: Canature
• Katalognummer: 307-50-TM-0,25

Anwendung

Der Unterteiler d50 ist für das innere Verteilersystem des Druckbehälters der Wasseraufbereitungsanlage vorgesehen. Diese konkrete Variante ist für einen Druckbehälter mit einem Durchmesser von 24" vorgesehen.

Beim Auswählen des Unterteilers ist die Größe des Druckbehälters zu berücksichtigen. Im Rahmen der sechsarmigen Unterteiler d50 sind separate Varianten für verschiedene Durchmesser der Druckbehälter erhältlich.

Häufig gestellte Fragen

Für welchen Druckbehälter ist dieser Unterteiler vorgesehen?

Diese Variante ist für einen Druckbehälter mit einem Durchmesser von 24" vorgesehen.

Wie viele Arme hat der Unterteiler?

Der Unterteiler hat 6 Arme.

Welche Schlitzenbreite hat der Unterteiler?

Die Schlitzenbreite beträgt 0,25 mm.

Welcher Durchfluss hat der Unterteiler?

Der Durchfluss bei einem Druckverlust Δp von 0,2 bar beträgt 17 m³/h.

Welche Maße hat der Unterteiler?

Die Maße gemäß Bezeichnung im technischen Zeichnung sind A = 450 mm, B = 182 mm, C = 53 mm und D = 50 mm.

Welches ist das Gewicht des Unterteilers?

Das Produktgewicht beträgt 1,29 kg.

Ist diese Variante auch für 18"–21" Druckbehälter geeignet?

Nein. Diese Variante ist für einen 24" Druckbehälter vorgesehen. Für Behälter mit einem Durchmesser von 18" bis 21" ist eine separate Variante des sechsarmigen Unterteilers d50 erhältlich.

Falls Sie unsicher sind, welcher Unterteiler für Ihren Druckbehälter geeignet ist, kontaktieren Sie uns. Wir helfen Ihnen bei der Auswahl der richtigen Variante.
