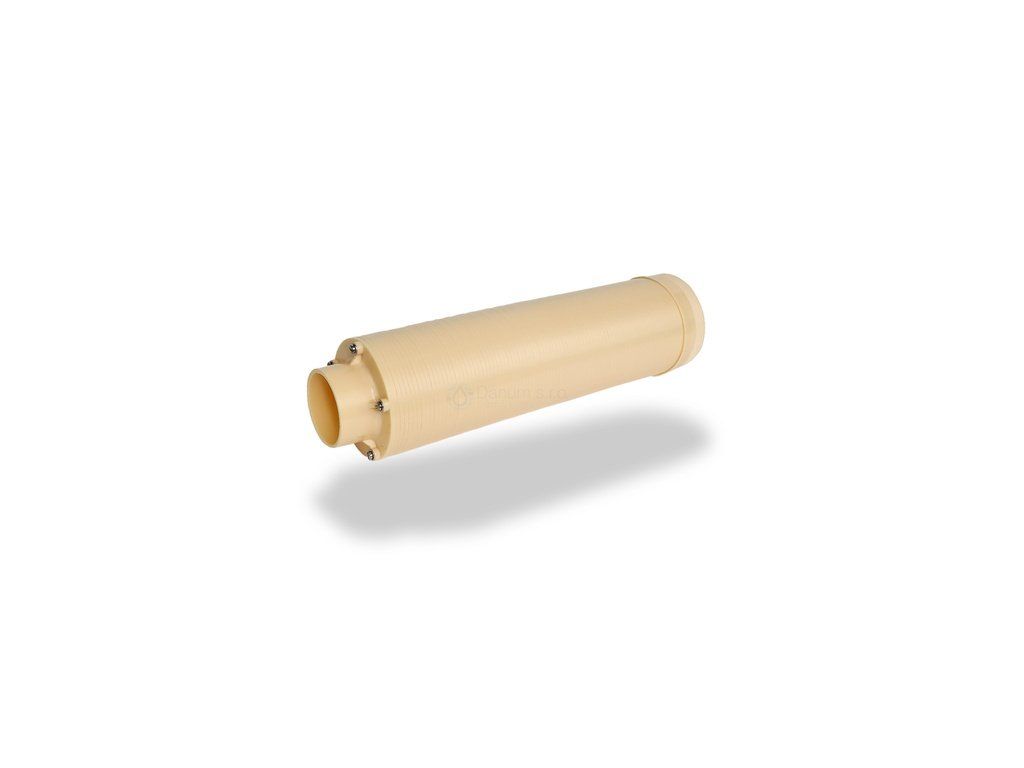

Oberer Verteiler d50 mit doppelter Länge

Oberer Verteiler d50 mit doppelter Länge und Schlitzhöhe 0,25 mm für den internen Verteilsystem des Druckbehälters der Wasseraufbereitungsanlagen. Er eignet sich für Druckbehälter mit einem Durchmesser von 16" bis 42" und hat einen Durchfluss von 30 m³/h bei Δp 0,2 bar.

Oberer Verteiler d50 mit doppelter Länge

Der obere Verteiler ist ein Bestandteil des internen Verteilsystems des Druckbehälters. Er dient dazu, die Filter- oder Entkalkungsmasse im Druckbehälter zu halten und gleichzeitig das Durchströmen des Wassers durch das Verteilsystem zu ermöglichen.

Dieses Modell hat einen Anschlussdurchmesser von 50 mm und eine doppelte Länge. Die Schlitzhöhe beträgt 0,25 mm. Der Verteiler eignet sich für Druckbehälter mit einem Durchmesser von 16" bis 42".

Technische Daten

• Typ: Oberer Verteiler
• Ausführung: Mit doppelter Länge
• Anschlussdurchmesser: 50 mm
• Schlitzhöhe: 0,25 mm
• Eignung für Druckbehälter: 16"–42"
• Durchfluss bei Δp 0,2 bar: 30 m³/h
• Abmessungen (Ø × B): 90 × 340 mm
• Katalognummer: 216D-50-TM-0,25

Anwendung

Der obere Verteiler d50 mit doppelter Länge ist für interne Verteilsysteme von Druckbehältern von Wasseraufbereitungsanlagen vorgesehen. Er wird in Systemen mit Filter- oder Entkalkungsmasse eingesetzt.

Der Verteiler kann an die Steuerkopf oder an die zentrale Leitung angeschlossen werden. Beim Auswählen ist es erforderlich, den Anschlussdurchmesser, die Abmessungen des Verteilers und die Größe des Druckbehälters zu berücksichtigen.

Unterschied gegenüber dem Standardmodell d50

Dieser Verteiler ist eine Ausführung mit doppelter Länge. Er hat die Abmessungen Ø90 × 340 mm, einen Durchfluss von 30 m³/h bei Δp 0,2 bar und eignet sich für Druckbehälter mit einem Durchmesser von 16" bis 42".

Das Standard- und das verlängerte Modell weisen unterschiedliche technische Parameter auf, weshalb beim Auswählen die richtige Ausführung gemäß dem konkreten Verteilsystem gewählt werden muss.

Häufig gestellte Fragen

Wodurch unterscheidet sich dieser Verteiler vom Standard-Verteiler d50?

Es handelt sich um eine Ausführung mit doppelter Länge. Er hat die Abmessungen Ø90 × 340 mm und ist für Druckbehälter mit einem Durchmesser von 16" bis 42" vorgesehen.

Welcher Anschlussdurchmesser hat der obere Verteiler?

Der Anschlussdurchmesser des oberen Verteilers beträgt 50 mm.

Welche Schlitzhöhe hat der obere Verteiler?

Die Schlitzhöhe beträgt 0,25 mm.

Für welche Druckbehälter ist er geeignet?

Dieses Modell eignet sich für Druckbehälter mit einem Durchmesser von 16" bis 42".

Welcher Durchfluss hat der obere Verteiler?

Der Durchfluss bei einem Druckverlust Δp 0,2 bar beträgt 30 m³/h.

Welche Abmessungen hat der Verteiler?

Die Abmessungen des Verteilers betragen Ø90 × 340 mm.

Falls Sie unsicher sind, ob Sie den Standard- oder den verlängerten oberen Verteiler d50 benötigen, kontaktieren Sie uns. Wir helfen Ihnen bei der Auswahl der richtigen Ausführung.
